Análisis del Protocolo eMMC 5.1

La tarjeta multimedia integrada (eMMC) es el estándar de memoria flash establecido por la Asociación MMC para teléfonos móviles y tabletas. Se trata de una tarjeta de memoria multimedia integrada en un chip BGA.

La eMMC se fabrica utilizando la tecnología de transmisión paralela. Aunque la lectura y escritura de datos deben realizarse por separado, tiene ventajas como su tamaño reducido, baja complejidad de cableado y alta integración. La eMMC difiere de otras versiones de MMC, ya que no es una tarjeta que los usuarios pueden mover a su antojo, sino un accesorio de placa de circuito permanente. Si la eMMC tiene algún problema con la memoria o su controlador, puede ser necesario reemplazar toda la PCB (placa de circuito impreso) para repararla.

Características :

• Soporte para Desencadenador de eMMC/MMC, Analizador de Protocolo, Decodificación de Bus (según el modelo opcional).
• Modo de 3 pines: si solo necesita analizar los datos de forma de onda de CMD y BUSY, el Modo de 3 pines será una buena opción. No es necesario conectar todos los pines en la medición. Solo necesita conectar los pines CLK, CMD y D0 para medir los datos CMD.
• Modo Sin CLK: si necesita grabar los datos de forma de onda CMD durante mucho tiempo, solo conecte el pin CMD. Luego puede realizar el análisis CMD con almacenamiento transitorio.

Descripción：

Las series TravelLogic y MSO admiten Desencadenador de eMMC/MMC, Decodificación de Bus (según el modelo opcional).

• Registro de todos los flujos de datos desde el Modo de Bajo Consumo hasta el Modo de Alta Velocidad.
• "Filtro de Datos" filtra datos no deseados para ahorrar memoria.
• "Búsqueda" busca datos específicos.
• "Paquete CRC" muestra y cuenta CRC.

Esta opción es compatible con BusFinder BF7264B y BF7264B+

• Puede mostrar datos de paquetes de protocolo eMMC/MMC 5.1 en forma tabular, incluido el análisis de comandos.
• Las estadísticas de comandos eMMC/MMC 5.1 incluyen números de paquetes, comandos individuales, diferentes longitudes de datos y errores.
• Desencadenador de comandos eMMC/MMC 5.1

*La solución eMMC de BusFinder proporciona 2 adaptadores diferentes:

• Modo de 3 pines ：

• Modo Sin CLK：

• Paquete eMMC：

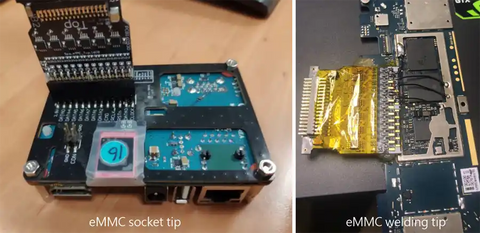

• Conexión de pines：

• Adaptadores：

* Sugerencia: La distancia del alambre de unión es de aproximadamente 3cm (cuanto más corta, mejor), y se puede agregar una resistencia de 100 a 75 ohmios para evitar reflejos y mejorar la calidad de la medición.
