MIPI I3C es una especificación de interfaz de comunicación serial que mejora las características, el rendimiento y el uso de energía de I²C, al tiempo que mantiene la compatibilidad con la mayoría de los dispositivos.

MIPI I3C conserva las ventajas de I²C en simplicidad, bajo número de pines, fácil diseño de placa y multidifusión (en lugar de punto a punto), pero proporciona tasas de datos más altas, pads más simples y menor consumo de energía que SPI. MIPI I3C luego agrega un mayor rendimiento para una frecuencia dada, interrupciones en banda (de objetivo a controlador), direccionamiento dinámico, administración avanzada de energía y conexión en caliente.

MIPI I3C fue inicialmente diseñado para aplicaciones móviles como una interfaz única que puede usarse para todos los sensores con interfaz digital. Sin embargo, ahora se utiliza para todas las aplicaciones integradas y profundamente integradas a mediana velocidad en sensores, actuadores, reguladores de energía, MCUs, FPGAs, etc. La interfaz también es útil para otras aplicaciones, ya que ofrece transferencia de datos de alta velocidad a niveles de energía muy bajos al permitir multidifusión, lo cual es muy deseable para cualquier sistema integrado.

DDR5 también utiliza MIPI I3C como una de las tecnologías centrales para DDR5 SPD. Después de usar MIPI I3C en lugar de I2C, la velocidad de bits se puede aumentar de 12.5x a 125x según las condiciones de construcción reales.

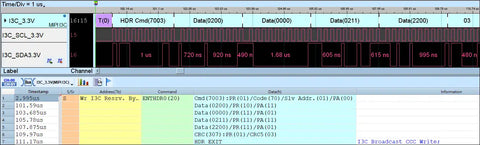

Un analizador de protocolo MIPI I3C puede ser muy útil para el análisis de paquetes MIPI I3C. Acute Analyzer también ofrece un software de activación y decodificación MIPI I3C para depurar los paquetes MIPI I3C mediante la cascada con osciloscopios de otras marcas, como Keysight, R&S, Tektronix, Acute TS series, etc.

Modelos Compatibles: Series TravelBus 3000, Series TravelLogic 4000, Series MSO 2000, Series MSO 3000, Series LA 3000+.

Características del Analizador:

Soporte para decodificación de bus
Soporte para activación de paquetes de protocolo
Soporte para análisis de paquetes de protocolo
Puede utilizarse con osciloscopios de otras marcas
Análisis de múltiples protocolos
Estadísticas de paquetes

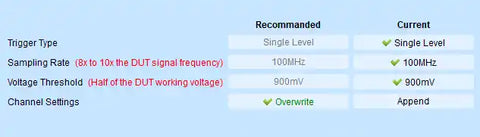

Configuraciones:

Canal: Muestra de canales (CH0 and CH1).
Configuración Inicial:

i. Establece la dirección estática de I2C para informar al software sobre qué dispositivos pertenecen al I2C.
ii. Esta configuración se almacenará por separado en el directorio de trabajo, con la ruta predeterminada siendo:

C:UsersUserDocumentsAcuteMSOI3C_StatAddr.bin.
El archivo bin debe guardarse junto con el archivo de forma de onda para conservar los ajustes de dirección estática de I2C. Al cargar el archivo de forma de onda, asegúrate de copiar este archivo bin en el directorio de trabajo.
