Interfaz SD3.0 / SDIO 3.0

SD (Tarjeta de memoria digital segura) 3.0

SDIO (Entrada/Salida Digital Segura) 3.0

Tarjeta de memoria SD6.0 Modo heredado / Interfaz SD3.0 / SDIO 3.0

SDXC (Capacidad Extendida Digital Segura) es un estándar de nueva generación para tarjetas SD, que sigue la especificación SD 3.0. Bajo la especificación SD 3.0, las tarjetas de memoria de baja capacidad aún utilizan FAT32, y la velocidad máxima especificada por SD 3.0 es de 104 MB/s. FAT, FAT32 y Ext2 utilizados por SDHC aún se pueden usar en SDXC, y las especificaciones de interfaz electrónica de SDXC siguen siendo compatibles con SDHC. Las tarjetas SDXC pueden usarse con dispositivos de especificación SDHC, pero hay restricciones. Los lectores de tarjetas SDHC solo pueden admitir la velocidad SDXC UHS-I SDR104. Las tarjetas SDXC de alta velocidad (especificación SD 4.0 UHS-II) pueden no ser reconocidas en lectores de tarjetas SDHC.

Características：

• Admite SD6.0 Modo Legacy / SD3.0 / SDIO 2.0 / SDIO3.0 Trigger, Analizador de Protocolo, Decodificación de Bus (según el modelo opcional).
• Modo de 3 pines: Si solo necesita analizar los datos de forma de onda de CMD y BUSY, el Modo de 3 pines será una buena opción. No es necesario conectar todos los pines en la medición. Solo necesita conectar los pines CLK, CMD y D0 para medir los datos CMD.
• Modo Sin CLK: Si necesita grabar datos de forma de onda CMD durante mucho tiempo, solo puede conectar el pin CMD. Luego puede realizar el análisis CMD con almacenamiento transicional.

Descripción：

Las series TravelLogic y MSO admiten el Modo Legacy SD6.0 / SD3.0 / SDIO 2.0 Trigger, Decodificación de Bus (según el modelo opcional).

• El orden para registrar todo el flujo de datos desde el Modo de bajo consumo hasta el Modo de alta velocidad.
• "Filtro de datos" filtra los datos no deseados para ahorrar memoria.
• "Búsqueda" busca datos específicos.
• "Paquete CRC" muestra y cuenta el CRC.
• Cola de comandos en Modo Legacy SD6.0
• Admite SDR12, SDR25, SDR50, SDR104, DDR50.

Esta opción es compatible con BusFinder BF7264B y BF7264B+

• Puede mostrar datos de paquetes de protocolo SD6.0 en Modo Legacy / SD 3.0 en forma tabular, incluido el análisis de comandos.
• Las estadísticas de comandos en Modo Legacy SD6.0 / SD 3.0 incluyen números de paquetes, comandos individuales, longitud de datos diferente y errores.
• Disparador de comandos en Modo Legacy SD6.0 / SD 3.0
• Cola de comandos en Modo Legacy SD6.0
• Admite SDR12, SDR25, SDR50, SDR104, DDR50, DDR200.

*BusFinder proporciona 3 tipos diferentes de adaptadores que puedes elegir.

• Diagrama de modo de 3 pines：


• Diagrama del modo sin clic：


• Diagrama de estadísticas del comando SD 3.0 (Analizador de protocolos)：

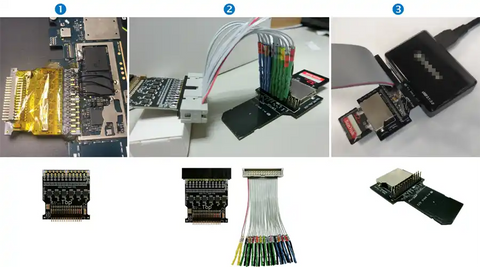

• Diagrama de conexión de la sonda y el objeto de prueba：



1. Para SD o SDIO sin pines en el PCB.
2. Para SD o SDIO con pines en el PCB.
3. Para adaptador SD.

* Sugerencia: La distancia del hilo de conexión debe ser de aproximadamente 3 cm (cuanto más corto, mejor), y se puede agregar una resistencia de 100 a 75 ohmios para evitar reflejos y mejorar la calidad de la medición.
