I2C est un bus de communication série à deux fils qui utilise une architecture multi-maître/esclave. Il a été développé par Philips dans les années 1980 en tant que spécification de communication pour connecter des périphériques à basse vitesse à des cartes mères, des systèmes embarqués ou des appareils mobiles. Il est largement utilisé dans les systèmes de circuits électroniques. I2C n'utilise que deux lignes de signal bidirectionnelles, à savoir la ligne d'horloge (SCL) et la ligne de données (SDA). Le contenu du signal comprend le démarrage, l'adresse, les données, la lecture/écriture, etc. La transmission est bidirectionnelle, et le format des données peut être soit de 8 bits soit de 10 bits. La vitesse de transmission varie de 100 kbit/s à 3,4 Mbit/s.

Modèle de Support: série TravelBus 3000 , Série TravelLogic 4000 , Série MSO 2000 , Série MSO 3000 , Série LA 3000+ .

Caractéristiques de l'analyseur :

• Prise en charge des décodages de bus.
• Possibilité de déclencher sur des paquets de protocole.
• Analyse des paquets de protocole.
• Compatibilité avec diverses marques d'oscilloscopes.
• Analyse de multiples protocoles.
• Statistiques des paquets.

L'analyseur logique Acute utilise des circuits Schmitt pour effectuer les mesures. Cette approche repose sur l'utilisation de deux niveaux de seuil pour déterminer le signal numérique. En électronique, l'utilisation d'un déclencheur Schmitt induit un effet d'hystérésis sur le signal de tension, ce qui permet d'éliminer les interférences sonores et de résoudre les problèmes de rebondissement du signal ou de transitions transitoires.

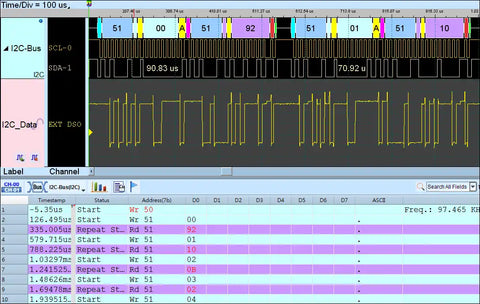

Décodes/formes d'onde I2C:
Résout efficacement le problème des transitions lentes des signaux lors des mesures réelles des signaux I²C, ce qui rend la mesure difficile. Capable de s'empiler avec un DSO pour former un MSO.



Rapport de l'analyseur de Protocole I2C :
Une interface logicielle simple qui ne nécessite que 3 étapes pour commencer à capturer les données du bus. Le transfert de données est conçu avec USB 3.0 et, lorsqu'il est combiné avec un système d'exploitation 64 bits, il peut utiliser pleinement la mémoire du PC. Cela permet une capture de données à long terme des protocoles de bus série, allant de quelques heures à plusieurs jours, ce qui en fait un dispositif d'acquisition de données (DAQ) efficace. Si l'option de capture simultanée de la forme d'onde est sélectionnée, les utilisateurs peuvent également visualiser simultanément les données du protocole et les formes d'onde numériques réelles.
