Mode octal (8 E/S de données) Série NOR Flash

En raison de l'essor des véhicules intelligents, l'électronique automobile nécessite NOR Flash pour un stockage plus sûr et une transmission plus rapide des données dans les systèmes du véhicule. Divers fabricants de NOR Flash ont lancé Octal NOR Flash à grande vitesse pour répondre aux besoins.
Afin de rendre possible le développement et le débogage dans l'industrie automobile, la mise à niveau du décodage et du déclenchement du bus Flash NOR en mode Octal pour nos analyseurs logiques semble inévitable. Par conséquent, nous avons mis à niveau notre analyseur logique de la série LA3000+ et de la série BusFinder pour prendre en charge gratuitement le mode Octal NOR Flash. Ces modèles ont un taux d'échantillonnage élevé et une mémoire profonde pour enregistrer autant de données dont les ingénieurs ont besoin.

 - Prise en charge du déclenchement, de l'analyseur de protocole et des décodages de protocole (selon le modèle facultatif)

 - Produits pris en charge : série LA4000, BusFinder

• Décodage d'E/S Serial Flash 8

Channel: Affiche les canaux sélectionnés (CH0 à CH5)

Manufacturer/Device: Sélectionnez le type de dispositif de mémoire flash série, tCLQV et tSHSL.

QPI mode: Mode d'interface périphérique quadriple/Mode SPI quadruple

4-Byte mode: Mode d'adresse sur 4 octets

PEM mode: Mode d'amélioration des performances

Dummy Cycles: Tampons d'horloge entre la commande de lecture et les données.

Wrap Around: Nombre d'enroulements

QE bit: Activer ou désactiver le mode QPI.

Decode SI Only: Mode simple, 3 fils → CS#, SCLK, SI.

Decode Single Mode Only: Mode simple, 4 fils → CS, horloge, SI, SO.

Le visualiseur LA choisira d'analyser en 4 fils ou 6 fils en fonction du type de dispositif de mémoire flash série.

• Paramètres de Déclenchement :

Channel: Sélectionnez les canaux.

CS# Glitch Trigger: Déclenchez le glitch sur le canal CS#.

tSHSL / tCLQV: Réglez tSHSL / tCLQV.

Clause Trigger: Veuillez vous référer au chapitre du déclencheur de clause.

State: Affiche les détails de la condition de déclenchement dans chaque état du côté gauche ; tapez ou sélectionnez les valeurs de déclenchement dans les champs Commande, Adresse et Données, la valeur par défaut est XX signifiant "indifférent".

Modes simple, double, quadruple ou octuple fournis

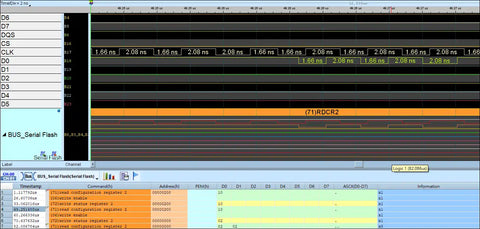

• Décodeur IO 8 broches de mémoire flash série
