O que é ProfiBus?

ProfiBus (Process Field Bus) is a widely deployed industrial fieldbus standard defined in IEC 61158, used for communication between PLCs, I/O modules, drives, sensors, and actuators in factory automation and process control systems. ProfiBus DP (Decentralized Peripherals) is the most common variant, operating over RS-485 at speeds up to 12 Mbps for fast I/O communication. ProfiBus PA (Process Automation) uses MBP (Manchester Bus Powered) signaling for intrinsically safe process instrumentation. The protocol uses a token-passing mechanism among master devices and a master-slave model for I/O communication. Engineers debugging ProfiBus networks need to analyze telegram structure, timing, token rotation, and error conditions on the bus.

ProfiBus Referência rápida

type	Serial, asynchronous
signals	RS-485 differential
max Speed	12 Mbps
standard	IEC 61158

Instrumentos Acute compatíveis com ProfiBus

Soluções recomendadas

Recomendado para decodificação

TB3016F

Com canais analógicos

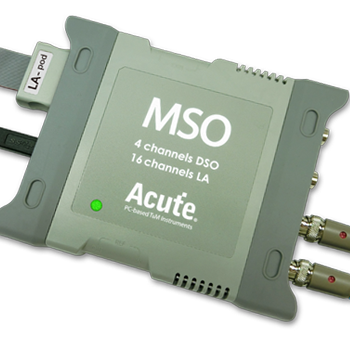

MSO2116E

Todos os produtos compatíveis

Decodificação de protocolo

Disparo por hardware

Emulador de protocolo

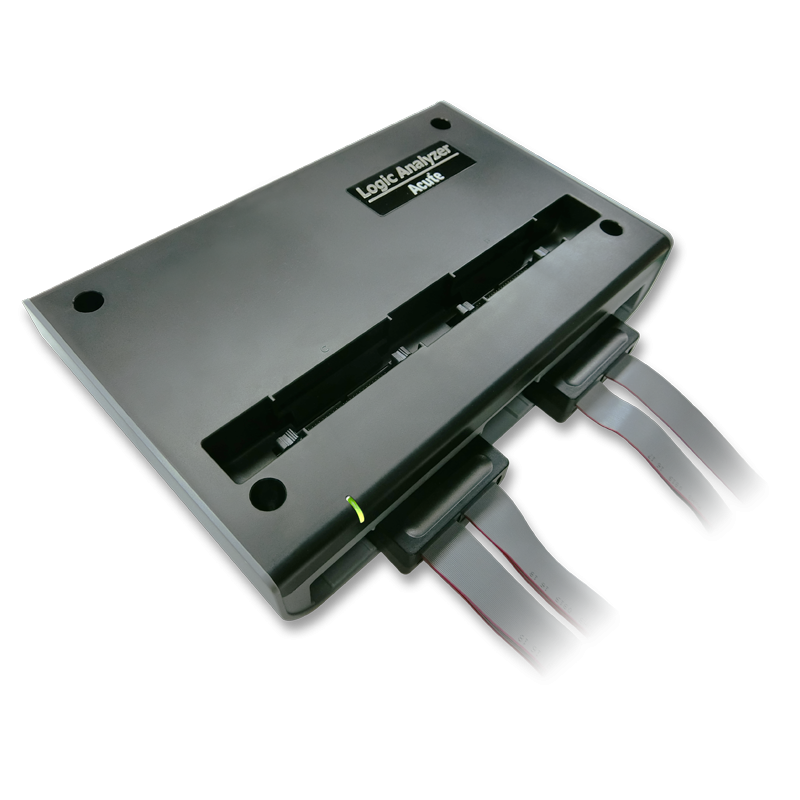

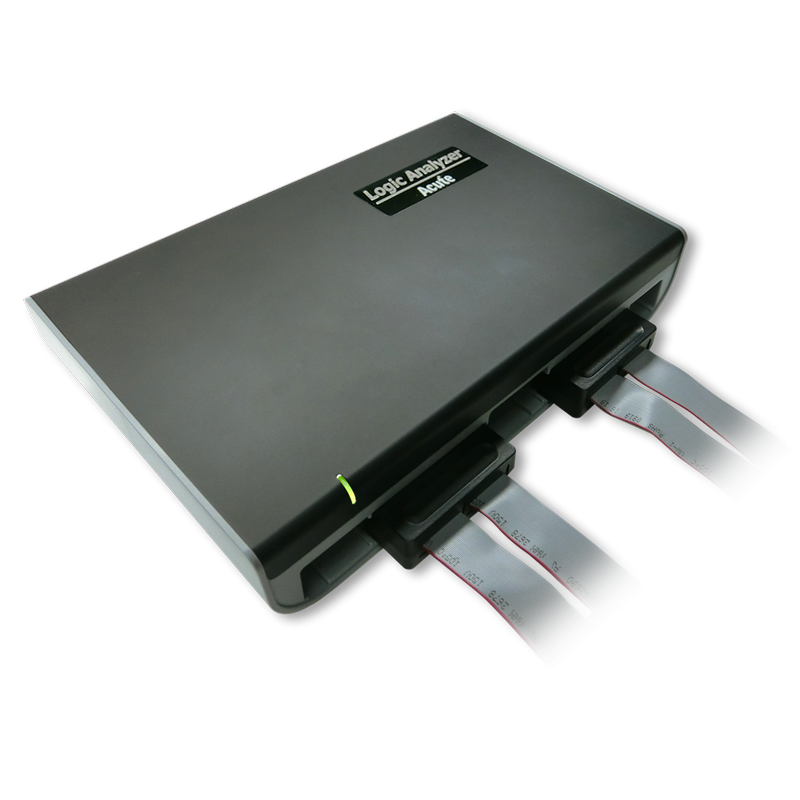

Série LA4000

Série MSO2000

Série MSO3000

Série TravelBus

Série TravelLogic

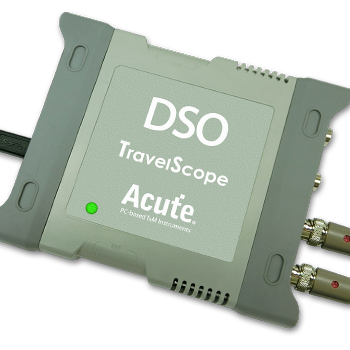

Série TravelScope

Pronto para analisar este protocolo?

Veja como os instrumentos Acute capturam e decodificam este protocolo em tempo real. Solicite uma demo ou entre em contato com nossa equipe.

Solicitar uma demo Ver produtos compatíveis

Como analisar ProfiBus com instrumentos Acute

Conecte seu analisador lógico Acute aos sinais diferenciais RS-485 do ProfiBus (linhas A e B) usando sondas apropriadas.

Conecte um fio terra a referência de terra da placa alvo.

No software Acute, selecione o ProfiBus protocol decoder e atribua o sinal de dados ao canal de entrada correspondente.

Configure os parametros esperados de baud rate (e.g., 1.5 Mbps, 12 Mbps) and telegram format.

Capture e visualize os ProfiBus telegrams showing station addresses, service access points, function codes, data, and FCS validation.

Perguntas frequentes

Qual taxa de amostragem e necessária para a análise ProfiBus ?

ProfiBus baud rates range from 9.6 kbps to 12 Mbps. Use a sample rate of at least 8x the baud rate. For 12 Mbps ProfiBus DP, sample at 100 MHz or higher. For lower rates like 1.5 Mbps, 12 MHz is sufficient. Essas taxas estão dentro da capacidade de todos os analisadores lógicos Acute.

Por que meu decodificador ProfiBus não reconhece os telegramas?

ProfiBus telegram recognition depends on correct baud rate configuration and detecting the UART-like framing (11-bit characters). Verify the baud rate matches the actual network speed. Also check that the RS-485 signal is being probed correctly — the A and B differential lines must be correctly identified, and the logic analyzer threshold should be set for the RS-485 voltage levels. Missing bus termination can also distort signals to the point where telegram detection fails.

Quantos canais são necessários para a análise de ProfiBus ?

ProfiBus over RS-485 can be analyzed with 1 channel if using a single-ended tap from a transceiver output, or 2 channels for the differential A/B pair. If monitoring multiple ProfiBus segments or correlating bus traffic with application I/O signals, add channels accordingly. Most ProfiBus analysis requires 1-2 channels.
