MSO3124E
SKU: MSO3124E
Este produto foi descontinuado
Recomendamos o MSO3124B como substituto.

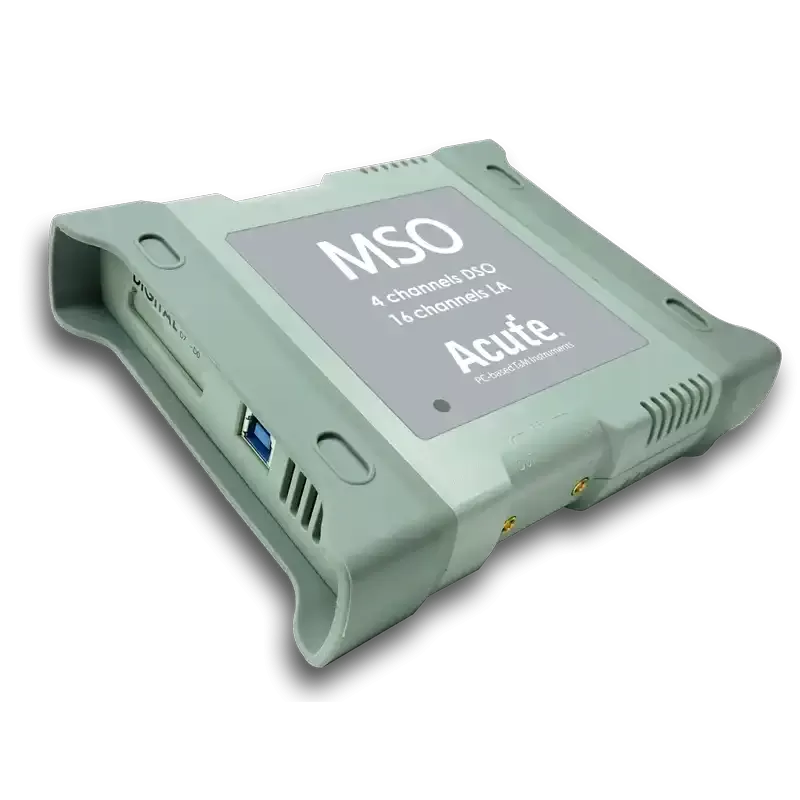

About the MSO3124E
The MSO3124E is a 6-in-1 instrument combining a 4-channel oscilloscope (200 MHz, 1 GS/s), 16-channel logic analyzer, protocol analyzer, data logger, DVM, and frequency counter — all through a single USB 3.0 connection. The entry-level MSO3000 with Group I analog triggers and Tier I digital triggers.
Key Highlights
- 4 analog + 16 digital channels in one instrument
- 200 MHz bandwidth, 1 GS/s sample rate, 128/256 Mpts memory
- 120+ protocol decoders included
- 6-in-1: DSO, logic analyzer, protocol analyzer, DVM, data logger, freq counter
| Analog Channels | 4 (8-bit resolution) |
| Digital Channels | 16 |
| Bandwidth | 200 MHz |
| Sample Rate | 1 GS/s |
| Record Length | 128 / 256 Mpts (analog / digital) |
| Interface | USB 3.0 |
| OS Support | Windows 10 / 11 · Linux (beta) |
Um aplicativo nativo para Linux está disponível em beta.
Baixar no GitHubSuporte de protocolos
90+ protocolos decodificados · 90+ com disparo por hardware
93 protocolos suportados·DDecodificação TDisparo EVValidação elétrica
| Protocolo | Decodificação | Disparo |
|---|---|---|
| I2C | D | T |
| MIPI I3C | D | T |
| SPI | D | T |
| UART | D | T |
Nenhum protocolo corresponde à sua pesquisa.
Compare Série MSO3000 Models
See how the MSO3124E compares to other models in the Série MSO3000 series.
| Specification | MSO3124E Discontinued | MSO3124B | MSO3124H | MSO3124V |
|---|---|---|---|---|
| Analog Channels | 4 | 4 | 4 | 4 |
| Digital Channels | 16 | 16 | 16 | 16 |
| Analog Bandwidth | 200 MHz | 200 MHz | 200 MHz | 200 MHz |
| Analog Sample Rate | 1 GS/s | 1 GS/s | 1 GS/s | 1 GS/s |
| Digital Timing | 2 GHz | 2 GHz | 2 GHz | 2 GHz |
| State Analysis | 250 MHz | 250 MHz | 250 MHz | 250 MHz |
| Record Length (A/D) | 128/256 Mpts | 128/256 Mpts | 128/256 Mpts | 128/256 Mpts |
| Vertical Resolution | 8 bits | 8 bits | 16 bits | 16 bits |
| Trigger (Analog/Digital) | I / I | I, II, Bus I / I, II | I, II, Bus I / I, II, III | I, II, Bus I, II / I, II, III |
| Electrical Validation | — | — | — | I2C, I3C, SPI, UART... |
| List Price | — | $3,100 | $3,800 | $4,500 |
Artigos relacionados
How to Choose the Right Logic Analyzer for Your Project
A practical decision guide for selecting the right Acute logic analyzer or mixed-signal oscilloscope based on your channel count, sample rate, protocol decode, and portability requirements.
Power Sequence Validation with Acute Logic Analyzers
Learn how to validate multi-rail power-up and power-down sequences on FPGA and SoC designs using Acute logic analyzers with 16-128 channel simultaneous capture.
How to Cascade Acute Oscilloscopes for More Synchronized Analog Channels
Step-by-step guide to cascading multiple Acute oscilloscopes for synchronized multi-instrument analog capture. Covers TravelScope and the DSO functionality of MSO3000 series.
Downloads
Software
Application software for TravelScope 3000 and MSO3000 series instruments. Includes DSO, logic analyzer, and protocol decode. Windows 10/11.
Linux application for the MSO3000 series. Separate native Linux app (not a Windows port) — currently in beta. Download the latest release from GitHub.
SDK e API
VISA-compatible SDK for integrating Acute logic analyzers into automated test environments. Supports gRPC, C, C#, and Python.
VISA-compatible SDK for TravelScope and MSO3000 oscilloscope mode. C and LabVIEW samples.
Direct SDK for TravelScope and MSO3000 DSO mode. Available in C, C#, Python, and LabVIEW.
SDK for creating custom protocol decoders using the Acute decode open interface.
Folhas de dados
Manuais do usuário
User manual for oscilloscope mode on TravelScope 3000 and MSO3000 series.
User manual for logic analyzer mode on the MSO3000 series.
Comprehensive reference for all 120+ protocol decoders and protocol-based triggers across all Acute instruments.
