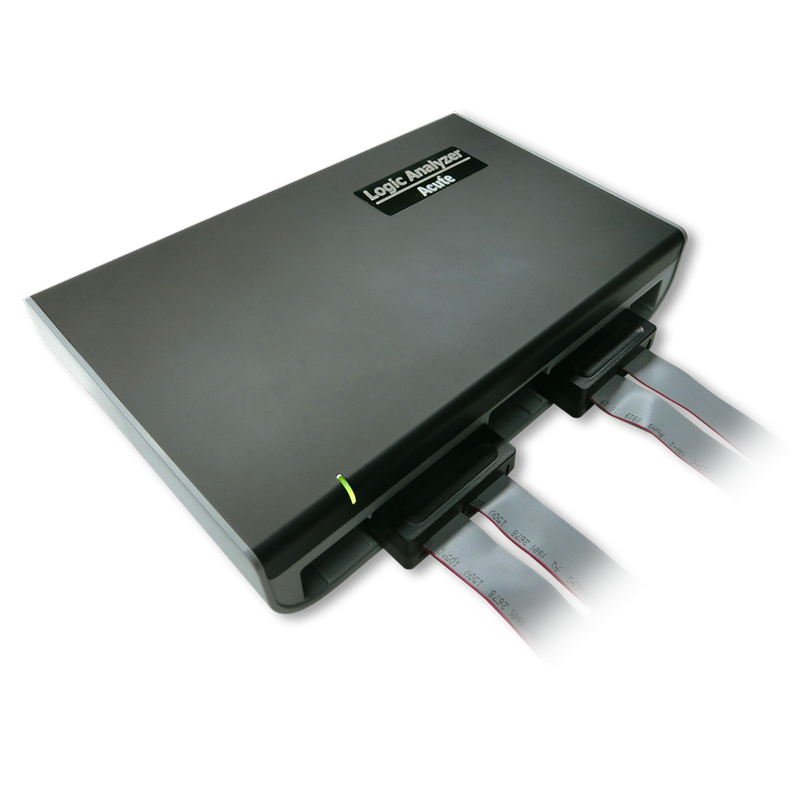

I2C Protocolos compatibles

I2C (Inter-Integrated Circuit) es un bus de comunicación serie sincrono, multi-maestro y multi-esclavo, inventado por Philips Semiconductor. Utiliza solo dos lineas de señal — SDA (Serial Data) y SCL (Serial Clock) — para conectar multiples circuitos integrados en una misma placa. I2C es uno de los protocolos más utilizados en sistemas embebidos, presente en sensores, EEPROM, relojes en tiempo real, controladores de pantalla, circuitos de gestion de alimentación e innumerables otros periféricos. El protocolo soporta multiples dispositivos en el mismo bus utilizando direccionamiento de 7 o 10 bits, con velocidades de datos estándar de 100 kHz, 400 kHz (Fast Mode), 1 MHz (Fast Mode Plus) y 3.4 MHz (High Speed Mode). Cada transaccion comienza con una condicion START y termina con una condicion STOP, con el maestro generando el reloj e iniciando las transferencias. Debido a que I2C es tan prevalente en los disenos de hardware, el análisis de protocolo es esencial para depurar conflictos de direcciones, errores NACK, problemas de clock stretching y problemas de integridad de señal. Los ingenieros frecuentemente necesitan verificar que los dispositivos responden correctamente a los comandos de lectura y escritura, monitorear el arbitraje del bus y validar los parametros de temporización contra la especificación I2C. Un analizador lógico con capacidad de decodificación I2C transforma las señales SDA y SCL sin procesar en transacciones significativas que muestran direcciones, bytes de datos y estado ACK/NACK — acelerando dramaticamente el proceso de depuración.
